: 光伏防雷直流柜

光伏防雷直流柜主要作用是二级汇流, 即将前端汇流箱输出进行汇流后接入并网逆变器直流输入侧,主要应用于大中型光伏系统。该直流配电柜主要由断路器、光伏防雷模块、显示仪表等设备组成,另外还有监测模块、防反二极管、绝缘监测装置等可选功能设备, 具有分断能力高、动热稳定性好, 结构合理, 高可靠性, 系列性、适用性强等特性。内部布置简洁明了,布线整齐合理, 方便操作与维护, 可按客户需求定制。

想了解更多，立即致电正泰电器:400-006-0667

产品概述

光伏防雷直流柜主要作用是二级汇流, 即将前端汇流箱输出进行汇流后接入并网逆变器直流输入侧,主要应用于大中型光伏系统。该直流配电柜主要由断路器、光伏防雷模块、显示仪表等设备组成,另外还有监测模块、防反二极管、绝缘监测装置等可选功能设备, 具有分断能力高、动热稳定性好, 结构合理, 高可靠性, 系列性、适用性强等特性。内部布置简洁明了,布线整齐合理, 方便操作与维护, 可按客户需求定制。

输入功率范围: 100kW-630kW。

可根据客户需求定制, 包括输入、输出回路, 表计显示, 监测功能和柜体尺寸等。

选用光伏专用直流断路器, 具有分断能力高、动热稳定性好等优点, 断路器状态监测功能可选。

选用光伏专用防雷器, 避免雷击对柜内元器件造成损坏, 并提供可选防雷失效监测功能。

按回路数单元化设计, 布局美观, 维护方便, 结构合理, 电气方案完善。

可选的电压电流监测, 实时显示每路输入电流与母线电压, 便于后台系统管理、操作和维护。

可选的防反二极管, 有效的防止回路逆流。

内部布置合理, 智能化设计, 易于维护, 安装、操作简易方便。

技术参数

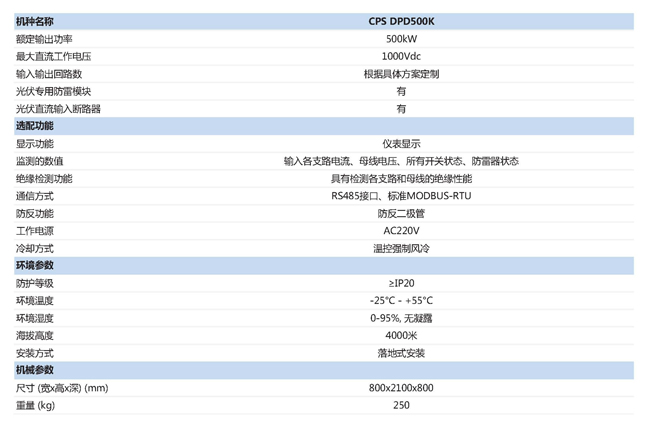

光伏直流配电柜主要参数
